石英拉絲激光加工系統結構介紹

發布時間：2019-03-12 來源：元祿光電

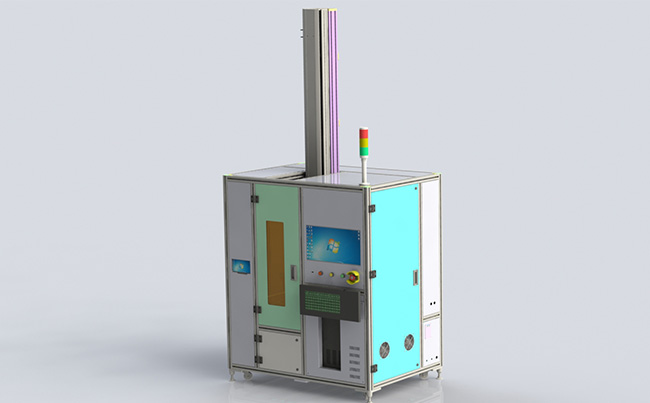

近日，武漢元祿光電為某國家級實驗室定制石英拉絲激光加工設備，根據需求調整玻璃棒拉絲的長度、直徑等。利用該設備可將直徑為1-5 mm 的高純石英預制棒拉制成直徑為

10-300μm 的石英絲，拉制長度范圍為10 cm-1.5 m。目前設備已調試完成，準備預驗收后發貨，下面大家可以來了解下設備加工圖：

設備基本原理

利用激光將直徑較粗的石英棒局部加熱至軟化、熔融狀態，然后迅速拉伸該石英棒，自然冷卻后其熔融部分形成直徑較細的石英絲。

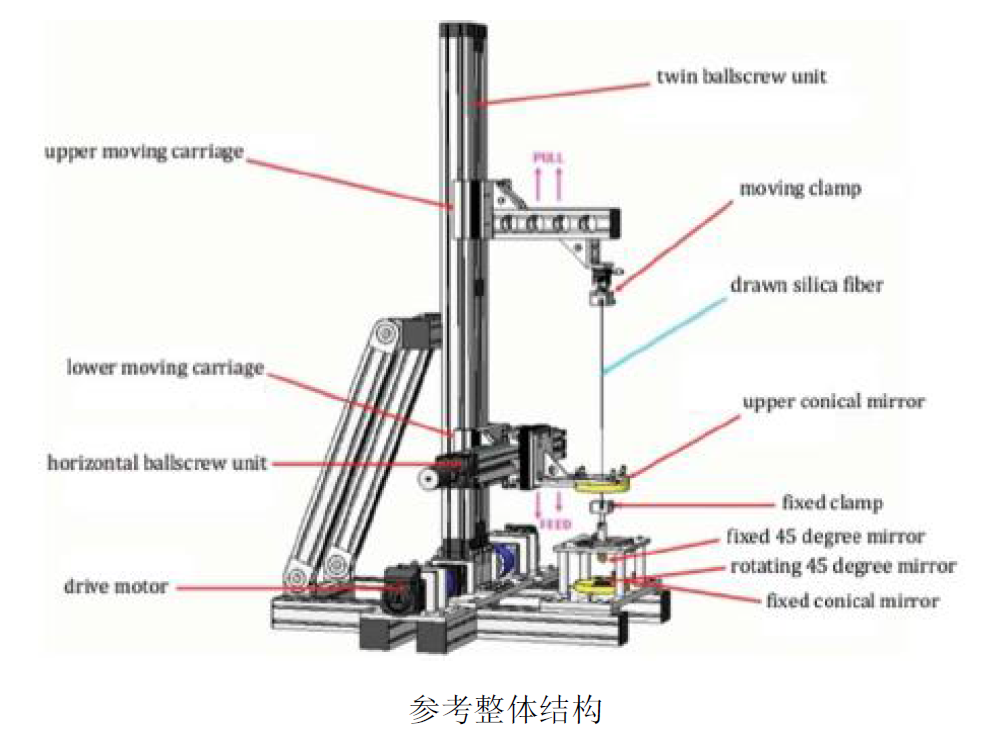

設備結構

該系統分兩大部分：激光光路分系統與運動控制分系統。

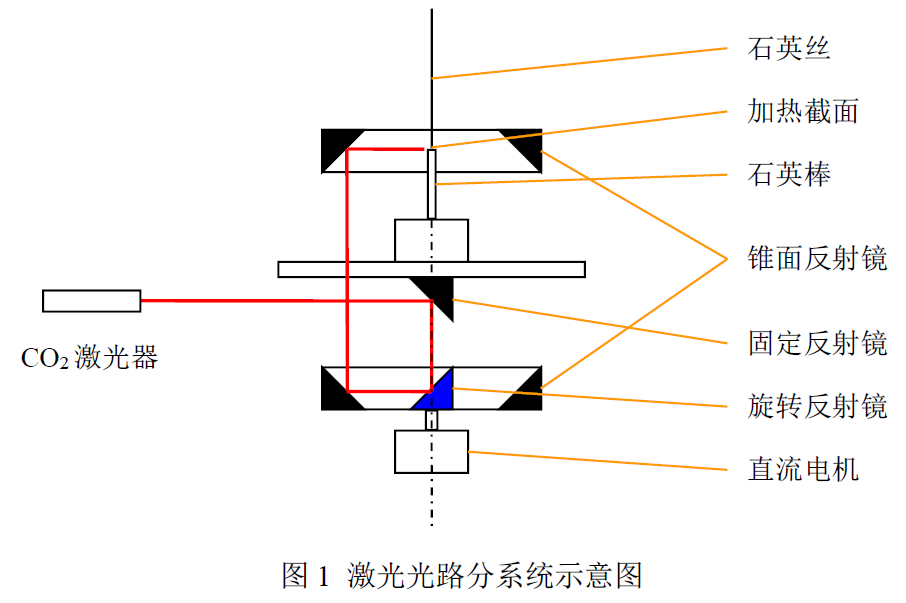

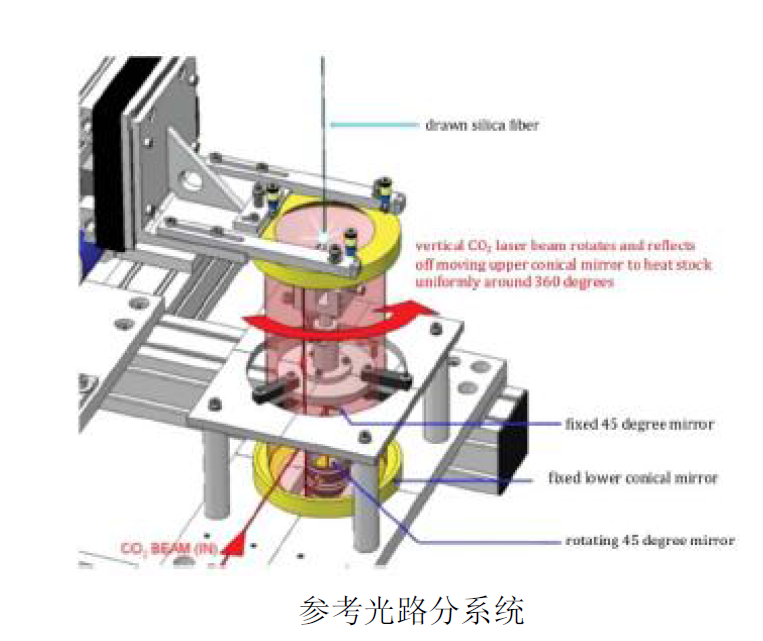

激光光路分系統的主要功能是產生波長為10640nm的連續紅外激光，并利用旋轉反射鏡與錐面反射鏡將激光投射到石英棒的待加熱截面并使其均勻受熱。

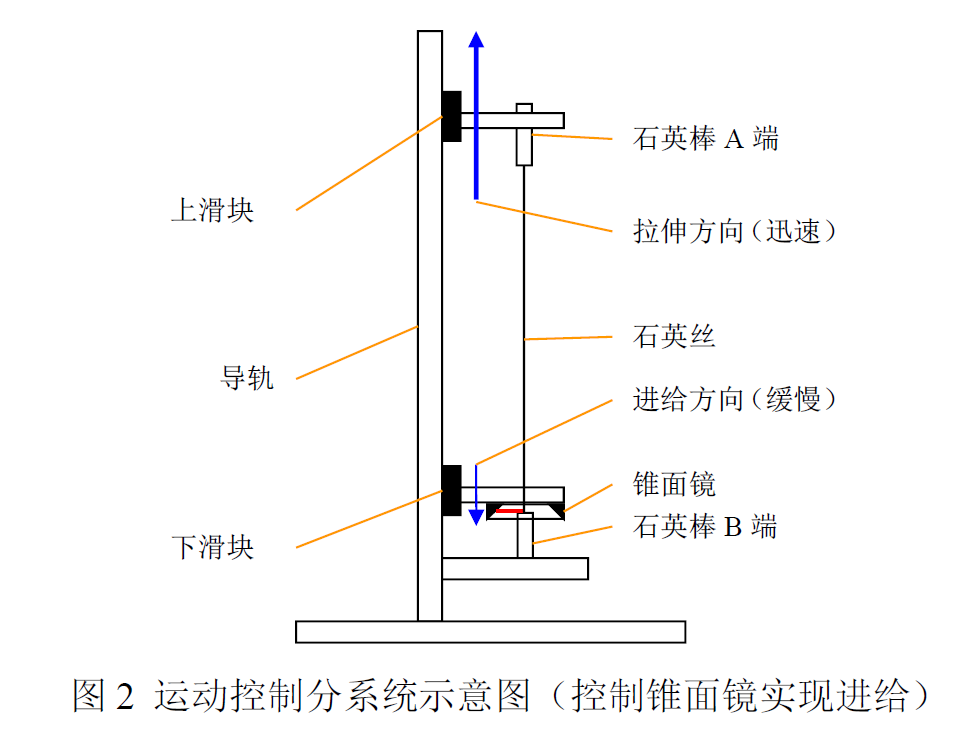

運動控制分系統的功能主要是控制被加熱石英棒的一端（上端或A 端）迅速地沿其軸向直線移動，將熔融石英棒的熔融部分拉制成絲。另外，該系統還需要承擔石英棒的進給控制，即控制加熱點沿石英棒軸向移動。進給控制有兩種實現方案，既可以通過控制石英棒的另一端（下端或B端）緩慢軸向移動來實現，又可以通過控制錐面反射鏡緩慢地沿石英棒軸向移動來實現。
